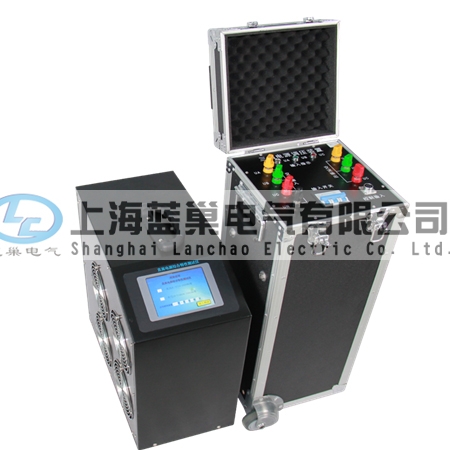

LCFDC直流电源综合特性测试仪

2017/6/12 9:38:11 点击量：100 标签：直流电源 测试仪

一、概述：
  直流电源综合特性测试仪是一套适合于电力系统变电所（站）使用的移动式直流电源微机检测仪器，采用新型微处理器为主机，配备液晶显示器等设备，通过现场的长期实际运行表明：该仪器具有功能完善、抗干扰性强、可靠性高、透明度好、结构简单、携带方便等优点。

二、主要特点
● 全自动型测试，装置按菜单方式完成各种试验功能。
● 主机系统采用新型高速工业PC机做处理器及大规模集成电路(CPLD)，可靠性高，性能优良。
● 自带大屏幕图形LCD、5.6寸彩屏，全汉化图形界面，操作简单，使用方便。
● 采用三相自动数控调压器，输出精度高、功率大，电压稳定度高。
● 采用新型大功率功耗器件为负载，负载能力强，精度高，体积小，重量轻，放电无明火。
● 负载电阻采用8421码有序排列，可任意组合为用户所需的负载。
● 放电过程中，放电电流始终保持不变。
● 仅用三键完成设定，直接输入数字，现场打印，并具有RS232和USB接口。
● 完善的上位机功能，具有分析，数据保存，对比确定故障功能。

三、主要功能
3.1电压稳定精度及纹波系数测试功能
3.2电流稳定精度测试功能
3.3放电测试功能
3.4限流测试功能
3.5限压测试功能
3 6效率测试功能
3.7三相不平衡测试功能
3.8时钟显示及对时功能
3.9电压选择功能
  实时交流电压选择,根据不同的用户的实际测量需要,在测试90%-110%的实际输入交流电压时,依用户的需要进行数值输入就可以测量,不要做任何改动。
3.10满足所有类型的充电机
   本装置完全满足不同类型的充电机，如高频电源，相控电源等。
3.11波形显示功能
本装置采用目前国内外就新型的PC104主机，具有强大有功能，能准确测量外，还新增了波形显示功能，具有波形分析，显示，记录等功能。

四、主要技术参数
4.1工作电源：交流 220V±15%   频率 50HZ
4.2功率消耗：整机不大于50W
4.3环境温度： -20℃--+55℃
4.4三相调压装置额定功率：15KVA ，额定电流：25A
4.5额定放电电流：≤30A（电流可定做）
4.6电压测量精度：≤0.2%
4.7电流测量精度：≤0.5%
4.8适用电压等级：110V和220V
4.9数据记录：内存大于256M
4.10接口方式：USB和RS232同时自带
4.11工作时间：连续不间断
