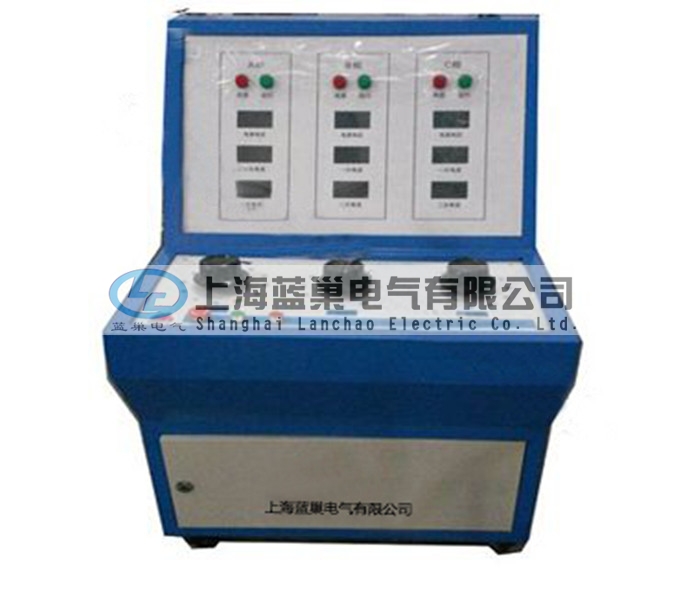

LCDL-III/1000A三相电流发生器

2017/8/21 9:39:34 点击量：87 标签：sxddlfsq

一、产品简介

       三相电流发生器（简称三相升流器），我上海蓝巢自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验。

二、性能特点

◆ 采用美观大方的PVC面板

◆ 直接显示一次电流，便于试验观察及记录。

◆ 测量精度高         0.2级

◆ 功率大、体积小、带负载能力强

◆ 体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。

三、技术特征

1.名称和分类

（1）名称：LCDL-1000A 三相电流发生器。

（2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。

2. 1 输入电压：AC  380/220V  50Hz  三相四线

2. 2 功    率：5KVA 1*3只

2. 3 输出电流： AC0～1000A 无级可调、面板带数显电流表

2. 4 输出电压： (>6V)

形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于达0.3%。标准正弦波。

2. 6 测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。

2. 7 输出电流方式：真有效值连续可调；

2.8  电流稳定度：0.2%

2.9  结构形式: 一体

2.10 接线方式：根据要求

2.11电流稳定度：0.2%；
