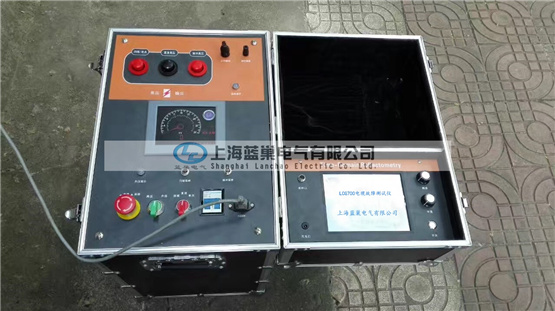

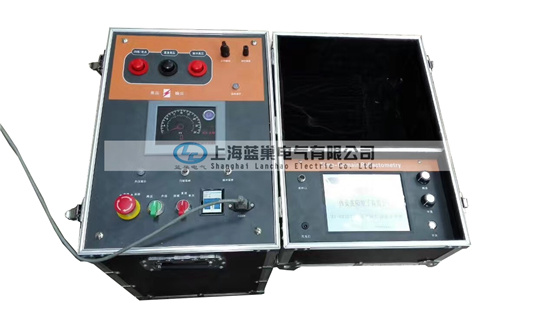

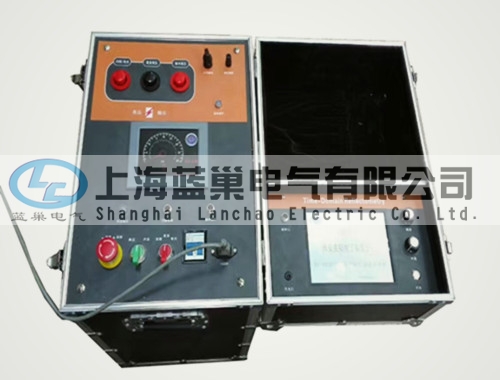

LCG-700（一体式）电缆故障测试仪

2017/5/13 17:58:58 点击量：150 标签：

产品简介：

               全新LCG-700一体式电缆故障测试仪（集成了：测距主机，路径仪，定位，电容，间隙求为一体，真正做到了一体机）。除了具有定位系统的所有功能优势外，还增加了自动放电高压定位功能、无损快测定位功能、电缆耐压试验功能、高阻故障降阻烧穿功能等，可以自动识别外接附件，无论您在现场遇到多么复杂的电缆故障，设备都为您集成配置了相应的测试设备，选择适合的方法，即可快速轻松的为您解决所有故障。

系统功能

★测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

★故障预定位测试方法：低压脉冲法，高压冲闪法，弧反射法、无损快测法任意定制，高低压电缆测试通用

★电缆耐压试验功能

★高阻故障降阻、烧穿功能

★故障性质判断功能

★电波在电缆中传播速度探测功能

★外护套、护层故障定位功能

★死接地故障定位功能

★直埋电缆漏电故障查找功能

★架空电缆短路或碰地故障测试功能

★金属管线探测功能

★管道防腐层检测功能

★光缆路由探测功能

★带电电缆及非运行电缆路径精确查找功能

★地下管线、管道探测功能

★带电电缆识别功能

★电缆埋深探测功能

★电缆故障点精确定位功能

★后续可升级增加新功能，未来可无限配置功能更强大

应用环境：

供电系统（供电局等），发电输电系统（电厂等），煤炭开采（煤矿等），石油化工系统，冶金制造（钢铁厂等），交通运输（机场、铁路等），市政规划建设、动土施工普查、大学及科研院所，其它厂矿企业。

集成系统优势：

★ 全集成一体结构——将传统电缆故障测试仪功能高度集成，一机多用，真正实现了轻型、便捷！

★接线简单，方便可靠——仪器只留输出接口。避免了传统仪器因繁琐接线导致无法测试甚至损坏仪器的可能。

★测距方法全面——低压脉冲法，高压冲闪法，弧反射法、无损快测法任意定制。

★测距软件支持多相波形对比——自动判距，判断波形，极易发现隐含故障点。

★一键测距——无需分析波形，只需点击自动测距按钮，直接得到电缆全长和故障距离。

★高压自动放电，安全放心——放电时间和放电频率主动可控。内置大容量脉冲电容，仪器自带安全自动放电机构，关机后高压自动放电。避免用户直接手动操作高压而带来的潜在危险。

★全密封球隙——方便近端故障定位。满足各种高低压电缆的测试要求。

★雨雪等极端天气室外仍可正常测试——无气候条件限制，能够在短时间内恢复供电。

★人身安全保障——高压设备与低压设备之间无线通信，杜绝因频繁调节高压导致测试人员遭受电击的事故隐患！

★高低压电缆故障通用——两种储能电容配置既保证不对低压电缆造成二次损坏，又能很好解决高压电缆的接头进水故障。

★可靠的固态硬盘——海量固态硬盘支持多达上亿波形的存储。

★高分辨率支持——采用新的FPGA+NAD并行采样技术，实现高达450MHz的采样频率。

★内置自动匹配发射机——路径信号和无损定位信号一键同步发射，一人同步进行，方便快速定位。

声磁同步定位优势

★路径接收与声磁同步故障定位实现一体化。

★声磁同步接收机十级高亮LED强度指示，简单直观清晰，与蜂鸣提示音及耳机听音结合达到快速精确定位。

★独有的数字信号处理技术，在极短时间内准确接收瞬时声场强度，然后稳定显示，减少测试人员的疲劳感。

★磁信号接收精准，充分利用沿线磁信号做故障点导向信号，放电实时显示，提高故障定点效率。

★高抗干扰性，能有效排除环境噪声的干扰。

★高灵敏度，可多档位调节，适合各种环境下测试

★高压放电同时可以粗测电缆路径，提高了故障定点效率。

★配套的定点传感器具有低噪声、高灵敏度、防水特性。

无损检测优势

★具有故障区域判断功能，现场无需拆除负载，可以快速确定故障点初步位置，大大提高测试效率。

★全程无需施加高压，无需分析波形。

★路径信号及故障信号同时发射，便于同步接收。

★故障探测器具有故障箭头指示方向，测试一目了然，简单方便。

★故障定位仪突破传统的“A字架”设计，可以实现灵活组装，外观简洁大方，装箱携带方便。

★一人可同步完成路径查找、精确定位、埋设深度等测试。

★不受测试条件限制，水泥地面、绿化带等土壤地面均可使用。

指标参数

★操作系统：WIN10

★显示方式：大屏幕电容触摸屏

★操作方式：全天候触摸屏

★存储：固态硬盘

★采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz，450 MHz（自适应脉宽）

★测试长电缆：100km

★测试短电缆(盲区)：无盲区

★路径寻测误差：10cm之内

★精确定位精度：10cm以内

★大探测深度：10米

★高压测试方式：周期、单次，时间可调

★定点方式：声磁同步定点及无损检测定点。

★供电方式：内置大容量电池及220V交流电源

★待机时间：连续使用4小时左右

★工作环境温度：-35℃～+75℃；相对湿度：RH≤85%（25℃）；海拔高度2000米。

★外形尺寸：580mm X 540mm X 900mm

★重量：19Kg
